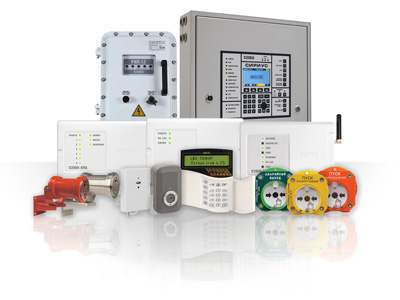

Если на объекте с адресно-аналоговой системой пожарной сигнализации на основе контроллера «С2000-КДЛ» имеются взрывоопасные зоны (помещения или открытые площадки с наличием взрывоопасных веществ, газов, газовоздушных, парогазовых смесей, пыли или пылевоздушных смесей), то в таких зонах следует применять только взрывозащищенные адресные извещатели.
В «Техническом регламенте о требованиях пожарной безопасности» №123-ФЗ ряд статей (ст. 24–27) посвящен категорированию объектов защиты. При этом выделено 3 категории, подразумевающие обязательное или возможное (в некоторых случаях) наличие взрывоопасных зон.
Для зданий, сооружений и помещений:
Для наружных установок:
Свод правил СП 12.13130.2009 «Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности» устанавливает методы определения классификационных признаков при категорировании в соответствии со ст. 24–27 №123-ФЗ.
Классификация взрывоопасных зон в зависимости от частоты и длительности присутствия взрывоопасной смеси приведена в ст. 19 №123-ФЗ. Для получения исходных данных, необходимых для правильного проектирования, конструирования, эксплуатации и технического обслуживания оборудования во взрывоопасных средах, классификация взрывоопасных зон и определение их размеров изложена в стандартах ГОСТ 31610.10-1-2022 «Классификация зон. Взрывоопасные газовые среды» и ГОСТ 31610.10-2-2017 «Классификация зон. Взрывоопасные пылевые среды». В соответствии с этими документами выделены классы взрывоопасных зон 0, 1, 2 (отличающиеся условиями наличия взрывоопасной газовой смеси) и 20, 21, 22 (отличающиеся условиями наличия взрывоопасной пылевой среды).
На практике классификация представляет собой сложный процесс взаимодействия специалистов из различных областей: технологи, инженеры КИПиА, ОВИК, ПБ, электрики, по охране труда. При этом одна из целей такой «командной» работы — применение решений, снижающих концентрацию взрывоопасной смеси и, как следствие, понижающих класс взрывоопасной зоны.
Во взрывоопасных зонах в общем случае должно эксплуатироваться оборудование с соответствующим классом взрывозащиты. Классификация взрывозащищённого электрооборудования по уровням взрывозащиты, видам взрывозащиты, группам и температурным классам приведена в статье 23 №123-ФЗ и в разделе III ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах». Оборудование систем пожарной автоматики, включая систему пожарной сигнализации (СПС), является частным случаем электрооборудования, поэтому на него распространяются приведенные выше правила классификации, маркировки и применения во взрывоопасных зонах.
Основными нормативными документами по проектированию системы пожарной сигнализации служат общепринятые базовые СП 486.1311500.2020 и СП 484.1311500.2020. Для наружных установок и опасных производственных объектов специфические требования могут уточняться в СТУ или на основе анализа рисков.
Контроль аварийных ситуаций (загазованность, перегрев оборудования), а также меры противодействия на взрывоопасных объектах имеют самостоятельную техническую реализацию, отдельную от функций противопожарной автоматики.
Не последнюю роль при проектировании системы пожарной сигнализации на взрывоопасных объектах играет ПУЭ, а также различные ведомственные документы, разработанные на основании многолетнего опыта эксплуатации объектов и используемые в части, не противоречащей СП 484.1311500.2020, как источник инженерной логики и обоснования решений. При выборе оборудования на этапе проектирования системы пожарной сигнализации на взрывоопасном объекте также применяется СП 423.1325800.2018 «Электроустановки низковольтные зданий и сооружений. Правила проектирования во взрывоопасных зонах», в котором подробно изложена взаимосвязь классов взрывоопасных зон и классов электрооборудования.
Среди видов взрывозащиты периферийных приборов СПА (извещателей, изоляторов короткого замыкания, оповещателей, пусковых блоков) наибольшее распространение получили:
Каждая из технологий имеет свои сравнительные достоинства и недостатки. Оборудование «Exd» отличает эксплуатационная прочность, возможность уличного исполнения (с подогревом), отсутствие необходимости «тонких» расчётов кабельных линий связи. При этом сами приборы в несколько раз дороже по стоимости, а линии связи следует прокладывать в трубе или металлорукаве. Приборы с герметизацией компаундом «Exm» имеют значительно меньшую стоимость по сравнению с «Exd»-исполнением, но имеют аналогичные требования по прокладке линий связи и являются не ремонтируемыми, что требует замены в случае выхода из строя. Оборудование «Exi» по цене соизмеримо с «Exm», линии связи допускается монтировать кабелями без защиты в трубе или металлорукаве, но эти кабельные линии требуют расчёта ёмкости и индуктивности, согласования с параметрами барьера искрозащиты, наличия системы уравнивания потенциалов, а также строгого соблюдения (без отклонений) проектных решений и рабочей документации при монтаже.
Один из вариантов расстановки оборудования СПС производства НВП «Болид» предполагает применение ППКУП Сириус в промышленном исполнении в безопасной зоне, как показано на рисунке (см. Рисунок 29).
Кроме ПКУП Сириус в безопасной зоне размещаются барьеры искрозащиты C2000-Барьер-Exi, С2000-Спектрон-ИБ, формирующие искробезопасные цепи, в которые включаются адресные пожарные извещатели в исполнении Exi. Барьеры C2000-Барьер-Exi, С2000-Спектрон-ИБ формируют радиальные ответвления от адресной линии связи на основе искробезопасной цепи. Барьер C2000-Барьер-Exi имеет встроенный изолятор короткого замыкания, что позволяет сохранить работоспособность искробезопасной цепи при единичной неисправности адресной линии связи в соответствии с требованиями СП 484.1311500.2020. После барьера С2000-Спектрон-ИБ со стороны искробезопасной цепи рекомендуется устанавливать изоляторы КЗ БРИЗ-Exi.
В безопасной зоне размещается адресный радиорасширитель С2000Р-АРР125 для контроля радиоканального извещателя пламени С2000Р-Спектрон-609-Exd, который может быть установлен в помещениях или на территории в зонах 1, 2, 21, 22. В этих же зонах может быть установлен ряд проводных адресных извещателей разного типа в исполнении «Exd» и «Exm», которые подключаются к адресной двухпроводной линии ППКУП Сириус. При необходимости они разделяются изоляторами короткого замыкания (БРИЗ) для формирования зон контроля системы пожарной сигнализации, защищённых от короткого замыкания адресной линии связи. Важное достоинство адресной взрывозащищённой системы пожарной сигнализации — отсутствие необходимости прокладки линий электропитания: все устройства во взрывоопасных зонах питаются по адресной линии связи.
Линейка адресных пожарных извещателей с маркировкой Exi состоит из следующих приборов: ДИП-34А-03-Exi, С2000-ИП-03-Exi, ИПР 513-3АМ-Exi, С2000-Спектрон-207-Exi, С2000-Спектрон-207-Exi-M, С2000-Спектрон-513-Exi-ИПР-В, С2000-Спектрон-608-Exi, С2000-Спектрон-607-Exi, С2000-Спектрон-607-Exi-М, С2000-Спектрон-607-Exi-Н, С2000-Спектрон-807-Exi, С2000-Спектрон-807-Exi-М, С2000-Спектрон-807-Exi-Н. Также маркировку «Exi» имеет изолятор КЗ БРИЗ-Exi и БРИЗ-Т-Exi.
Дымовые взрывозащищённые адресно-аналоговые извещатели ДИП-34А-03-Exi в корпусах из ABS-пластика применяются в закрытых сухих помещениях с наличием взрывоопасных газовых смесей на химических, ликёро-водочных производствах, складах хранения взрывоопасных веществ, в том числе на складах взрывоопасных медицинских препаратов (например, перманганата калия или нитроглицерина), ГСМ и лакокрасочных материалов. Тепловые адресно-аналоговые извещатели С2000-ИП-03-Exi и ручные взрывозащищённые адресные извещатели ИПР 513-3АМ-Exi и С2000-Спектрон-513-Exi-ИПР-В дополнительно можно установить на производствах с повышенной влажностью или наличием пара.
Инфракрасные взрывозащищённые адресные извещатели пламени С2000-Спектрон-207-Exi в корпусе из ABS-пластика и С2000-Спектрон-207-Exi-M в корпусе из низкоуглеродистой оцинкованной стали предназначены для применения в закрытых взрывоопасных помещениях без риска появления мерцательного ИК-излучения (сходного с излучением пламени), создаваемого холодными потоками воздуха над нагретыми предметами или перемешиванием холодных и горячих потоков воздуха, и без риска попадания на чувствительный элемент извещателя прямого, отраженного или переотраженного излучения сварки и металлообработки (металлорезки). Чаще всего извещатели пламени серии «С2000-Спектрон-207-Exi» применяются в закрытых сухих помещениях с наличием взрывоопасных газовых смесей, пыли и пылевоздушных смесей на кондитерских, парфюмерных, мукомольных, ликёро-водочных, мебельных, металлообрабатывающих, цементных производствах, предприятиях лёгкой промышленности, спичечных фабриках, складах хранения взрывоопасных веществ, в том числе на складах взрывоопасных медицинских препаратов (например, перманганата калия или нитроглицерина).

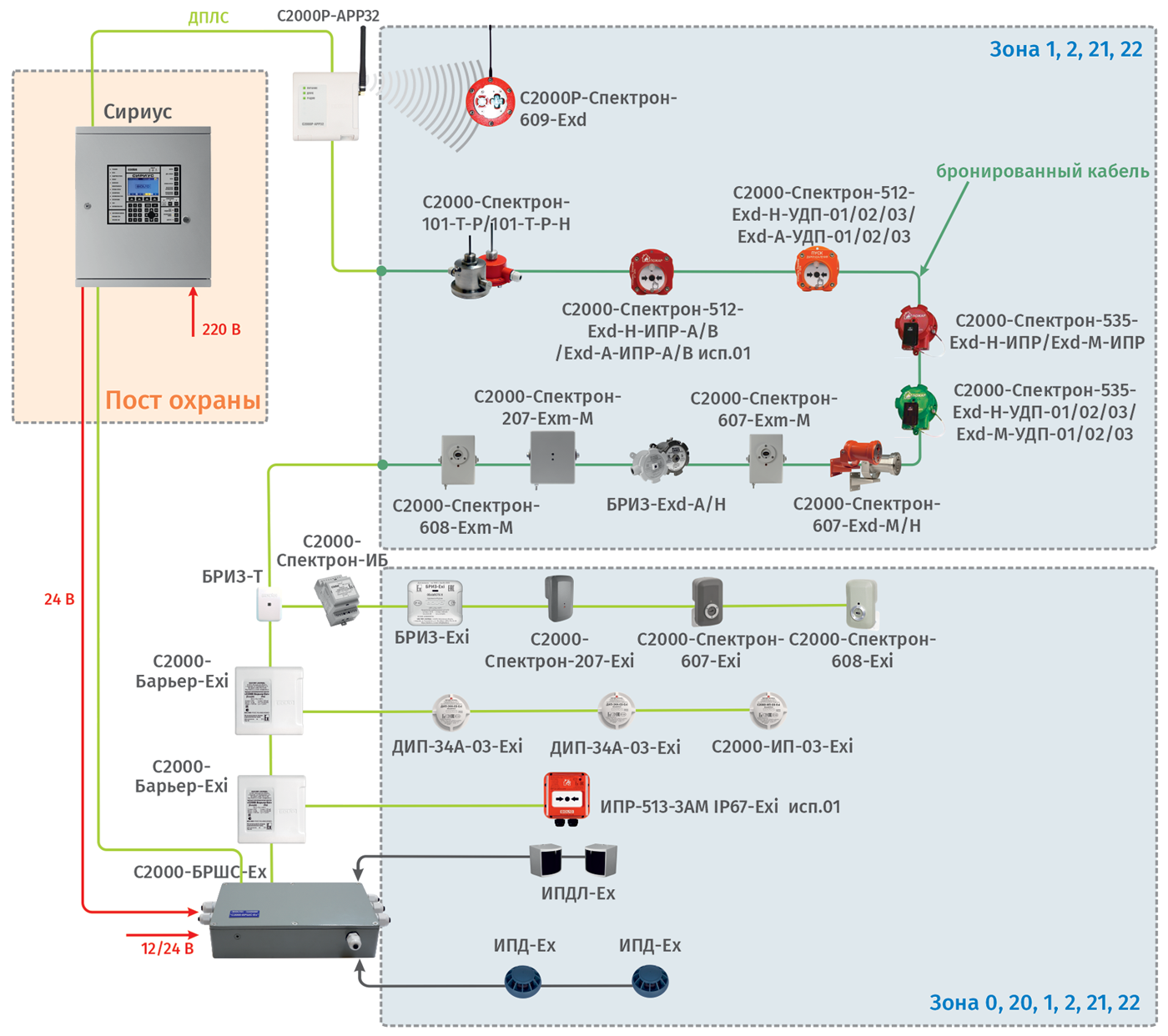

Рисунок 29. Адресная СПС для взрывоопасных зонДвухдиапазонные (ИК/УФ) взрывозащищённые адресные извещатели пламени С2000-Спектрон-608-Exi предназначены для установки в производственных помещениях с наличием взрывоопасных газа, пыли, газовых и пылевых смесей без прямого, отражённого и переотражённого излучения сварки и металлообработки (металлорезки). Эти приборы особенно востребованы в производственных помещениях с перемешиванием холодных и горячих потоков воздуха, вызывающих мерцание ИК-излучения, расходных складах взрывоопасных веществ с постоянно открывающимися въездными воротами и перемещениями техники с проблесковыми маячками, а также на производствах с повышенной влажностью или наличием пара. На таких объектах применение однодиапазонных извещателей может вызывать ложные срабатывания или, в случае повышенной влажности, наличия пара или водяных струй — снижать эффективность системы пожарной сигнализации из-за понижения чувствительности ИК-извещателей.
Двухдиапазонные (ИК/УФ) взрывозащищённые адресные извещатели пламени с распознаванием излучений ручной электродуговой и аргонной сварки, ручной электрической металлорезки и механической металлообработки как ложной помехи — С2000-Спектрон-607-Exi, С2000-Спектрон-607-Exi-М, С2000-Спектрон-607-Exi-Н. Эти приборы можно устанавливать как в закрытых помещениях, так и на открытых объектах: на складах и вокруг резервуаров с взрывоопасными ЛВЖ, в местах хранения газовых баллонов, на наливных эстакадах ж/д станций, в цехах и прилегающих территориях нефте- и газоперерабатывающих заводов, на всех иных объектах, где возможно попадание на чувствительный элемент извещателя прямого, отраженного и переотраженного излучения ручной электродуговой и аргонной сварки, ручной электрической металлорезки и механической металлообработки. Особенно эффективно применение извещателей пламени серии «С2000-Спектрон-607-Exi» на автозаправках, в ремонтных мастерских с наличием взрывоопасных газовых или пылевых смесей.
Извещатели серии «С2000-Спектрон» в корпусах из высокопрочного ABS пластика устойчивы к воздействию атмосферных осадков и повышенной влажности. Извещатели в корпусах из низкоуглеродистой оцинкованной стали обладают повышенной устойчивостью к случайным механическим воздействиям при перемещении крупногабаритных грузов в цехах и на складах. Извещатели в корпусах из нержавеющей стали устойчивы к воздействию агрессивных сред (в том числе соляного тумана и морской воды).
Адресные взрывозащищённые извещатели пламени с маркировкой Exi и Exm в корпусах из низкоуглеродистой оцинкованной стали (буква «М» в названии) и нержавеющей стали (буква «Н» в названии) имеют рудничную маркировку взрывозащиты и могут применяться в рудниках, шахтах и их наземных строениях с наличием взрывоопасных рудничных газов и пыли. Выбор типа извещателя зависит от оптической обстановки на объекте.
Соединение провода извещателя, являющегося частью изделия, с кабелем ДПЛС должно производиться с помощью специальной монтажной коробки, не нарушающей искробезопасность. Таким образом, создается искробезопасная цепь на всем протяжении адресной линии.
ВНИМАНИЕ!
Искробезопасный участок ДПЛС, созданный при помощи барьеров искрозащиты, должен выполняться в виде ответвления от кольца ДПЛС. Устанавливать барьеры непосредственно на участки кольца не допускается. Таким образом, в соответствии с требованиями СП 484 к одному барьеру могут подключаться только автоматические извещатели одной ЗКСПС или только один ИПР.
Линейка адресных извещателей пламени с маркировкой Exm состоит из следующих приборов: С2000-Спектрон-207-Exm, С2000-Спектрон-207-Exm-M, С2000-Спектрон-608-Exm, С2000-Спектрон-607-Exm, С2000-Спектрон-607-Exm-М, С2000-Спектрон-607-Exm-Н, С2000-Спектрон-807-Exm, С2000-Спектрон-807-Exm-М, С2000-Спектрон-807-Exm-Н. Exm-извещатели являются бюджетной заменой взрывозащищённых извещателей пламени с маркировкой Exd и могут применяться во взрывоопасных зонах классов «1», «2», «21», «22». Прокладка ДПЛС при применении таких приборов должна осуществляться бронекабелем. Соединение кабеля ДПЛС с проводом прибора должно производиться через специальную монтажную коробку с маркировкой Exd или Exm с применением взрывозащищённых кабельных вводов для бронекабеля и обычного кабеля. Если на объекте разрешена прокладка ДПЛС во взрывоопасных зонах кабелем в металлорукаве или в трубной разводке, то нужно при заказе выбирать соответствующие типы кабельных вводов. Также при заказе необходимо определить тип уплотнения кабеля в кабельном вводе — одинарный или двойной. В остальном применение взрывозащищённых адресных извещателей пламени с маркировкой Exm определяется оптической обстановкой на объекте. При выборе типа извещателя (одноканальный, двухдиапазонный, двухдиапазонный с определением излучений ручной сварки и металлообработки, как ложной помехи) и материала корпуса следует руководствоваться правилами, изложенными выше для извещателей пламени с маркировкой Exi.
Все взрывозащищённые адресные пожарные извещатели, используемые в адресно-аналоговой системе пожарной сигнализации на основе контроллера С2000-КДЛ (кроме извещателей и УДП серии «535»), имеют функцию автоматического самотестирования (с выдачей в систему сигнала «НЕИСПРАВНОСТЬ»). Периодическая регламентная проверка работоспособности приборов в ручном режиме осуществляется в соответствии с требованиями Руководства по эксплуатации магнитом, входящим в состав комплекта поставки. В приборах серии «С2000-Спектрон-607-Exd» предусмотрена дополнительная возможность проверки оптических элементов взрывозащищённым тестовым излучателем Спектрон-ИТ-12. Все взрывозащищённые адресные пожарные извещатели серии «С2000-Спектрон» имеют максимальную степень (IP66/IP68) защиты внутреннего объёма от воздействия внешних факторов (пыли, влаги, водяных струй, атмосферных осадков), что повышает долговечность и отказоустойчивость как самого прибора, так и системы пожарной сигнализации в целом.
Взрывозащищённые тепловые точечные адресные извещатели С2000-Спектрон-101-Т-Р-Exd-A, С2000-Спектрон-101-Т-Р-Exd-Н имеют следующие особенности. Взрывобезопасность корпуса обеспечивается взрывонепроницаемой оболочкой (вид взрывозащиты «d»). Взрывобезопасность чувствительного элемента обеспечена искробезопасной цепью (вид взрывозащиты «i»). Такая комбинация позволяет размещать извещатель во взрывоопасных зонах «1», «2» (с наличием взрывоопасных газов, парогазовых и газовоздушных смесей), «21», «22» (с наличием взрывоопасных пылевых слоев и пылевоздушных смесей).
В соответствии с СП 155.13130.2014 «СКЛАДЫ НЕФТИ И НЕФТЕПРОДУКТОВ» на резервуарах типа РВС, РВСП, РВСПА, ЖБРЦ, ЖБРП тепловые пожарные извещатели следует устанавливать на расстоянии не более 12,5 м друг от друга по периметру в стенке верхнего пояса и/или в крыше резервуара на расстоянии не более 3 м от его стенки (чувствительный элемент извещателя при этом должен находиться под крышей резервуара).
Наиболее распространённое применение адресных извещателей С2000-Спектрон-101-Т-Р-Exd-A, С2000-Спектрон-101-Т-Р-Exd-Н — резервуары для хранения нефти, нефтепродуктов, природного газа и продуктов его переработки. Эти приборы также применяются в закрытых ёмкостях или помещениях с высотой до 10 метров без циркуляции воздуха, предназначенных для хранения зерна, муки, цемента, металлических порошков, легко воспламеняющихся жидкостей и других взрывоопасных веществ.
С2000-Спектрон-101-Т-Р-Exd-Н в корпусе из нержавеющей стали может применяться в рудниках, шахтах и их наземных строениях с наличием рудничных газа (метан) и пыли (дополнительная маркировка взрывозащиты РВ — рудничное взрывобезопасное оборудование).
Отличительная особенность С2000-Спектрон-101-Т-Р-Exd-A, С2000-Спектрон-101-Т-Р-Exd-Н — возможность выбора одного из 14 температурных классов и одного из трёх режимов работы (максимальный, дифференциальный, максимально-дифференциальный) непосредственно на объекте. Эта функция, в том числе, даёт возможность гибкой перенастройки извещателей при изменении условий эксплуатации на объекте. Корпус извещателя С2000-Спектрон-101-Т-Р-Exd-Н, изготовленный из нержавеющей стали, устойчив к воздействию агрессивных химических веществ и морской воды.
Взрывозащищённые адресные ручные извещатели и устройства дистанционного пуска серий «С2000-Спектрон-512-Exd» и «С2000-Спектрон-535-Exd» используют разные принципы активации приводного элемента, что обуславливает различие их внешнего вида.
Серия «512» — оптоэлектронный принцип действия. Обеспечивает высокую устойчивость к магнитному полю.
Серия «535» — электроконтактный принцип действия. Срабатывание происходит замыканием геркона при активации приводного элемента, содержащего постоянный магнит.
Ручные извещатели обеих серий выпускаются в модификации класс В (перевод в режим «ПОЖАР» двумя действиями). В извещателях класса В имеются пломбы, целостность которых в результате перевода прибора в режим «ПОЖАР» нарушается. Такая конструкция снижает вероятность несанкционированной выдачи сигнала «ПОЖАР» (в том числе из-за несанкционированных действий посторонних лиц).
Извещатели серии «С2000-Спектрон-512-Exd» и «С2000-Спектрон-535-Exd» могут устанавливаться во взрывоопасных зонах классов «1», «2», «21», «22» на открытых и закрытых объектах. Извещатели в корпусах из нержавеющей стали (с буквой «Н» в названии прибора) имеют рудничную маркировку и могут также применяться в рудниках, шахтах и их наземных строениях.
Извещатели и УДП серии «512» рекомендуется устанавливать на всех объектах, на которых есть опасность размагничивания удерживающего элемента из-за внешнего воздействия. Извещатели и УДП серии «С2000-Спектрон-512-Exd» часто находят применение на взрывобезопасных открытых и закрытых объектах в качестве вандалозащищённых приборов, устойчивых к внешним механическим воздействиям. В частности, примеры такого рода обнаруживаются в аэропортах и других местах массового скопления людей. За счёт полной пыле/влагонепроницаемости распространено применение адресных «512-х» и во взрывоопасных зонах промышленных предприятий с тяжёлыми условиями эксплуатации (повышенная влажность, запыленность, воздействие сильных струй воды, атмосферные осадки). Извещатели и УДП «535-й» серии являются более бюджетными по сравнению с приборами «512-й» серии, в том числе за счёт более простого набора сигналов, выдаваемых прибором в систему («НОРМА» и «ПОЖАР» или «НОРМА» и «ПУСК»).
Адресные двухдиапазонные извещатели пламени во взрывонепроницаемой оболочке. Взрывозащищённые адресные извещатели пламени с видом взрывозащиты «d» имеют две модификации: проводной извещатель С2000-Спектрон-607-Exd и беспроводной (радиоканальный) извещатель С2000Р-Спектрон-609-Exd. Каждая из модификаций выпускается в трёх вариантах корпусов: из алюминиевого сплава, из низкоуглеродистой оцинкованной стали, из нержавеющей стали. Наиболее востребованы двухдиапазонные (ИК/УФ) взрывозащищённые адресные извещатели пламени на объектах нефтяной и газовой, нефтехимической и газохимической промышленности (добыча, транспортировка, переработка, хранение). Могут также применяться во взрывоопасных зонах открытых и закрытых объектов со сложной оптической обстановкой. Извещатели серии «С2000-Спектрон-607-Exd» и «С2000Р-Спектрон-609-Exd» устойчивы к воздействию солнечных бликов и прямого солнечного излучения; распознают как ложную помеху излучения ручной электродуговой и аргонной сварки, металлообрабатывающих и металлорежущих станков и ручных приборов, проблесковых маячков спецтехники; не реагируют на излучение ДРЛ-освещения с поврежденными защитными колбами; могут работать в условиях повышенного фонового ИК- или УФ-излучения. Извещатели С2000-Спектрон-607-Exd-М, С2000-Спектрон-607-Exd-Н и С2000-Спектрон-607-Exd-A снабжены функцией переключения режимов «Далеко-Близко», что позволяет обеспечить отсутствие ложных срабатываний на аварийные выбросы факелов сжигания попутного газа на участках добычи газа и нефти, на нефте- и газоперерабатывающих, нефте- и газохимических производствах. Также в приборах имеется возможность выбора времени срабатывания: «Быстро» или «Медленно». Таким образом возможна установка на каждом извещателе одного из 4 режимов работы — «Быстро-Близко», «Быстро-Далеко», «Медленно-Близко», «Медленно-Далеко», что позволяет адаптировать извещатели к любым требованиям эксплуатирующей организации при организации системы пожарной сигнализации на опасных производственных объектах и объектах критической инфраструктуры. В новых версиях извещателей серии «С2000-Спектрон-607-Exd» помимо встроенной функции самотестирования электрических цепей и оптических элементов и возможности проверки работоспособности магнитом имеется функция проверки работоспособности ИК- и УФ-детекторов пламени тестовым фонарем. Адресные извещатели С2000-Спектрон-607-Exd-Н в корпусах из низкоуглеродистой оцинкованной стали с полимерным порошковым покрытием и из коррозионностойкой нержавеющей стали эффективны на объектах с наличием агрессивных химических веществ, морской воды, соляного тумана. Проводные и радиоканальные извещатели «607-й» и «609-й» серий в корпусах из низкоуглеродистой оцинкованной стали и из нержавеющей стали также могут устанавливаться в рудниках, шахтах и их наземных строениях (имеют рудничную маркировку РВ). Адресные извещатели С2000-Спектрон-607-Exd-А и С2000Р-Спектрон-609-Exd-A в корпусах из алюминиевого сплава с полимерным порошковым покрытием особо рекомендуются для установки на некапитальные стены (конструкции) и мачты — за счёт малого веса.
Адресные взрывозащищённые извещатели серии «С2000-Спектрон-607-Exd» подключаются к адресной линии СПС, выполненной бронекабелем. Для обеспечения герметичности и взрывозащищённости прибора для заведения кабеля в заднюю крышку извещателя требуются взрывозащищённые кабельные вводы, тип которых определяется при заказе извещателей. Для реализации требований СП 484 об устойчивости линий к единичным неисправностям поставляются изоляторы КЗ во взрывозащищённом исполнении БРИЗ-Exd-А (корпус из окрашенного алюминиевого сплава) и БРИЗ-Exd-Н (корпус из нержавеющей стали устойчив к воздействию агрессивных сред химических, нефтехимических и газоперерабатывающих производств). Все изделия с маркировкой Exd должны подключаться к КДЛ двухпроводной линией связи (ДПЛС), проложенной бронекабелем. Для завода кабелей внутрь извещателя применяются взрывозащищённые кабельные вводы. На некоторых взрывоопасных объектах допускается прокладывать ДПЛС огнестойким кабелем в металлорукаве. Для металлорукава нужно заказывать соответствующие типы кабельных вводов. В самых редких случаях применяется трубная разводка. Для такого типа также имеются специальные взрывозащищённые кабельные вводы (штуцеры).
Взрывозащищённые адресные тепловые и ручные пожарные извещатели, устройства дистанционного пуска, изоляторы КЗ с маркировкой Exd, подключаемые по ДПЛС, предназначены для эксплуатации при температурах до -40 °С. Взрывозащищённые адресные извещатели пламени серии «С2000-Спектрон-607-Exd» при подключении дополнительного источника (линии) питания могут эксплуатироваться при температуре до -60 °С за счёт автоматического подогрева внутреннего объёма и стекла извещателя. Встроенные нагревательные элементы включаются при температуре -20 °С.
Сводная таблица: адресные извещатели и область применения
| Наименование адресных ИП | Тип адресного ИП | Область применения |
|---|---|---|
| ДИП-34А-03-Exi | Дымовой | Закрытые помещения с зонами 0, 1, 2 |
| С2000-ИП-03-Exi | Тепловой | Закрытые помещения с зонами 0, 1, 2 |
| ИПР 513-ЗАМ-Exi-IP67 | Ручной | Закрытые помещения с зонами 0, 1, 2 |
| С2000-Спектрон-513-Exi-ИПР-В | Ручной | Закрытые помещения, подземные выработки шахт, рудников и их наземные строения с зонами 0, 1, 2, 20, 21, 22 |
| С2000-Спектрон-512-Exd-H-ИПР-B, С2000-Спектрон-535-Exd-H-ИПР-B | Ручной | Закрытые помещения и наружные территории; подземные выработки шахт, рудников и их наземные строения с зонами 1, 2, 21, 22 |
| С2000-Спектрон-207-Exi, С2000-Спектрон-207-Exi-М | Пламени | Закрытые помещения с зонами 0, 1, 2, 20, 21, 22 |
| С2000-Спектрон-207-Exm, С2000-Спектрон-207-Exm-M | Пламени | Закрытые помещения с зонами 1, 2, 21, 22 |
| С2000-Спектрон-607-Exi | Пламени | Закрытые и открытые помещения; подземные выработки шахт, рудников и их наземные строения с зонами 0, 1, 2, 20, 21, 22 |
| С2000-Спектрон-607-Exm | Пламени | Закрытые и открытые помещения; подземные выработки шахт, рудников и их наземные строения с зонами 1, 2, 21, 22 |
| С2000-Спектрон-607-Exd-А | Пламени | Помещения и наружные территории с зонами 1, 2, 21, 22 |
| С2000-Спектрон-607-Exd-М | Пламени | Помещения и наружные территории; подземные выработки шахт, рудников и их наземные строения с зонами 1, 2, 21, 22 |
| С2000-Спектрон-607-Exd-Н | Пламени | Помещения и наружные территории; подземные выработки шахт, рудников и их наземные строения (в условиях воздействия агрессивных сред, морской воды, соляного тумана) с зонами 1, 2, 21, 22 |
| С2000-Спектрон-608-Exi | Пламени | Закрытые и открытые помещения; подземные выработки шахт, рудников и их наземные строения с зонами 0, 1, 2, 20, 21, 22 |
| С2000-Спектрон-608-Exm | Пламени | Закрытые и открытые помещения; подземные выработки шахт, рудников и их наземные строения с зонами 1, 2, 21, 22 |
| С2000Р-Спектрон-609-Exd-А | Пламени (радиоканальный) | Помещения и наружные территории с зонами 1, 2, 21, 22 |
| С2000Р-Спектрон-609-Exd-М | Пламени (радиоканальный) | Помещения и наружные территории; подземные выработки шахт, рудников и их наземные строения с зонами 1, 2, 21, 22 |
| С2000Р-Спектрон-609-Exd-Н | Пламени (радиоканальный) | Помещения и наружные территории; подземные выработки шахт, рудников и их наземные строения (в условиях воздействия агрессивных сред, морской воды, соляного тумана) с зонами 1, 2, 21, 22 |
| С2000-Спектрон-807-Exi, С2000-Спектрон-807-Exi-М | Пламени | Закрытые и открытые помещения, под навесами; подземные выработки шахт, рудников и их наземные строения с зонами 0, 1, 2, 20, 21, 22 |
| С2000-Спектрон-807-Exi-Н | Пламени | Закрытые и открытые помещения, под навесами; подземные выработки шахт, рудников и их наземные строения (включая агрессивные среды) с зонами 0, 1, 2, 20, 21, 22 |
| С2000-Спектрон-807-Exm, С2000-Спектрон-807-Exm-M | Пламени | Закрытые и открытые помещения, под навесами; подземные выработки шахт, рудников и их наземные строения с зонами 1, 2, 21, 22 |
| С2000-Спектрон-807-Exm-H | Пламени | Закрытые и открытые помещения, под навесами; подземные выработки шахт, рудников и их наземные строения (включая агрессивные среды) с зонами 1, 2, 21, 22 |
| С2000-Спектрон-807-Exd-А | Пламени | Помещения и наружные территории с зонами 1, 2, 21, 22 |
| С2000-Спектрон-807-Exd-М | Пламени | Помещения и наружные территории; подземные выработки шахт, рудников и их наземные строения с зонами 1, 2, 21, 22 |
| С2000-Спектрон-807-Exd-Н | Пламени | Помещения и наружные территории; подземные выработки шахт, рудников и их наземные строения (в условиях воздействия агрессивных сред, морской воды, соляного тумана) с зонами 1, 2, 21, 22 |
| С2000-Спектрон-907-Exd-А | Пламени | Помещения и наружные территории с зонами 1, 2, 21, 22 |
| С2000-Спектрон-907-Exd-М | Пламени | Помещения и наружные территории; подземные выработки шахт, рудников и их наземные строения с зонами 1, 2, 21, 22 |
| С2000-Спектрон-907-Exd-Н | Пламени | Помещения и наружные территории; подземные выработки шахт, рудников и их наземные строения (в условиях воздействия агрессивных сред, морской воды, соляного тумана) с зонами 1, 2, 21, 22 |
Как видно из сводной таблицы, широкая номенклатура адресных пожарных извещателей для взрывоопасных зон позволяет оснастить пожарной сигнализацией все типы взрывоопасных зон как в помещениях, так и на открытых территориях. Для подключения других типов извещателей для взрывоопасных объектов применяются искробезопасные барьеры С2000-БРШС-Ex. Данный блок обеспечивает защиту на уровне искробезопасной электрической цепи. Этот способ защиты основан на принципе ограничения предельной энергии, накапливаемой или выделяемой электрической цепью в аварийном режиме, или рассеивания мощности до уровня значительно ниже минимальной энергии или температуры воспламенения. То есть ограничиваются значения напряжения и тока, которые могут попасть в опасную зону в случае возникновения неисправности. Искробезопасность блока обеспечивается гальванической развязкой и соответствующим выбором значений электрических зазоров и путей утечки между искробезопасными и связанными с ними искроопасными цепями, ограничением напряжения и тока до искробезопасных значений в выходных цепях за счёт применения залитых компаундом барьеров искрозащиты на стабилитронах и токоограничивающих устройствах, обеспечением электрических зазоров, путей утечки и неповреждаемости элементов искрозащиты в том числе и за счёт герметизации (заливки) их компаундом. С2000-БРШС-Ex обеспечивает:
Знак Х, стоящий после маркировки взрывозащиты, означает, что к присоединительным устройствам С2000-БРШС-Ex с маркировкой «искробезопасные цепи» допускается подключение только взрывозащищённого электрооборудования с видом взрывозащиты «искробезопасная электрическая цепь i», имеющего сертификат соответствия и разрешение на применение Федеральной службы по экологическому, технологическому и атомному надзору во взрывоопасных зонах. С2000-БРШС-Ex занимает два адреса в адресном пространстве контроллера С2000-КДЛ. К С2000-БРШС-Ex возможно подключать любые пороговые пожарные извещатели (см. Рисунок 29).
На сегодняшний день компанией АО НВП «Болид» поставляется ряд датчиков для установки внутри взрывоопасной зоны:
В случае если весь защищаемый объект представляет собой взрывоопасную зону I или II, для его защиты можно применить специальные комплекты, представляющие собой пульт С2000М исп.02, блок С2000-КДЛ и другие блоки, размещенные внутри защищённой оболочки. Комплект из пульта и оболочки с местом для размещения 4 блоков называется С2000-ПКВ исп.02. Для питания комплекта можно использовать ИБП РИП-12-ПКВ-Exd исп.56 или РИП-24-ПКВ-Exd исп.57, фактически являющиеся источниками питания РИП-12 исп.56 и РИП-24 исп.56, размещенными во взрывозащищённой оболочке. Оболочки имеют маркировку взрывозащиты. На рисунке (см. Рисунок 30) внутри С2000-ПКВ исп.02 размещены: пульт контроля и управления С2000М исп.02; блок С2000-КДЛ-2И исп.01, в ДПЛС которого включены барьеры С2000-Барьер-Exi.

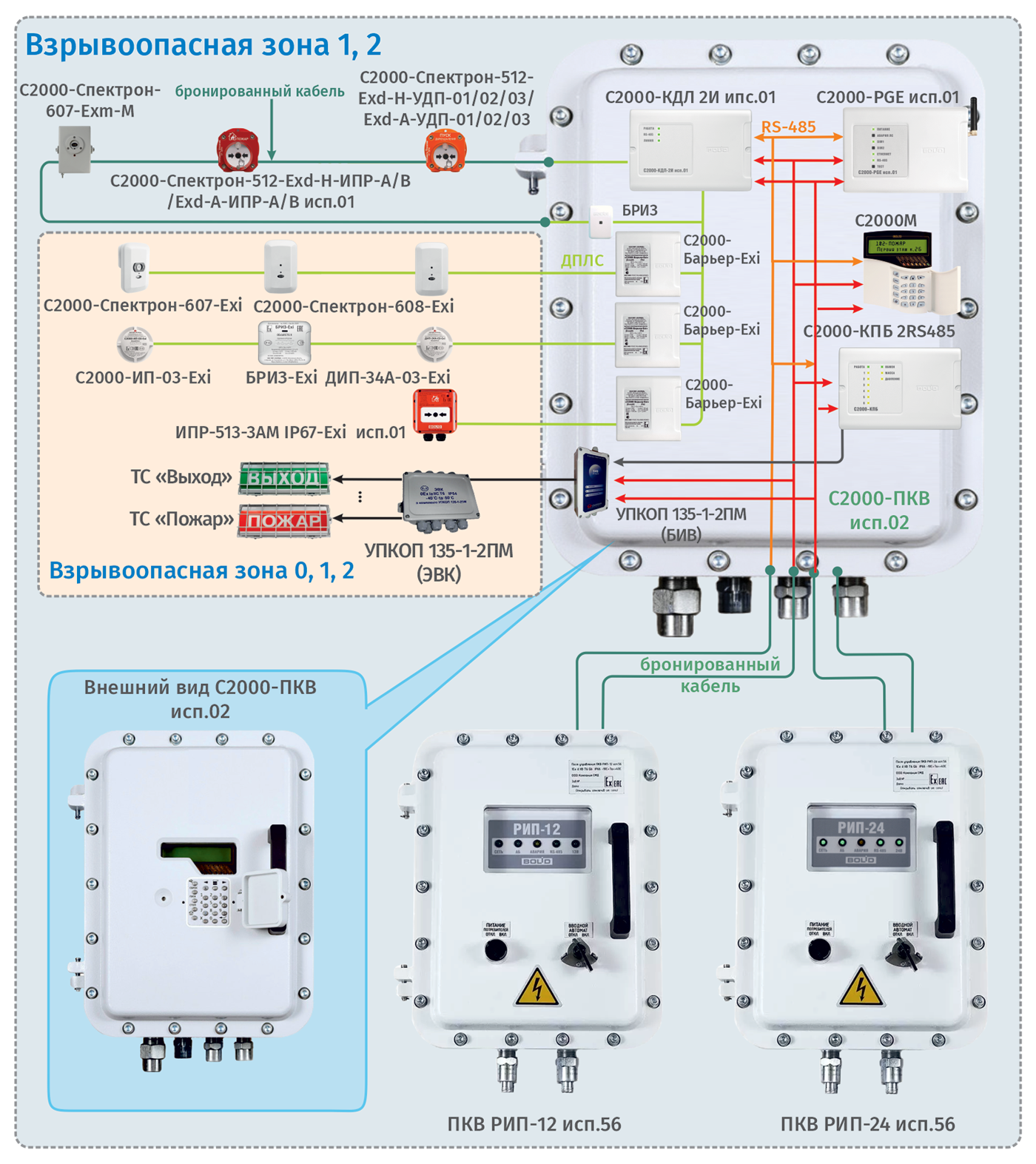

Рисунок 30. Пример комплекта С2000-ПКВ исп.02Извещатели и другие адресные блоки СПА с маркировкой взрывозащиты Exd с помощью бронекабеля можно подключать в ДПЛС Сириус-ПКВ-Exd-А/Н, имеющего уровень взрывозащиты, позволяющий размещать его в зонах 1, 2, 21, 22.
